Descripción
Esta válvula de globo de acero fundido se usa comúnmente para tuberías de agua, vapor o aceite por las funciones de apertura y cierre, que se aplica al sistema de trabajo de alta temperatura y presión. La junta del asiento hecha de almohadilla de acero de grafito puede hacer que la temperatura de trabajo sea de 4000C.
La válvula de globo de acero fundido es un tipo de válvula que se usa comúnmente en aplicaciones industriales. Es una válvula de sellado positivo que está diseñada para regular el flujo de fluidos, gases y vapor. Este tipo de válvula se utiliza en una amplia gama de industrias, incluidas las de petróleo y gas, procesamiento químico, generación de energía y tratamiento de agua.
La válvula de globo está hecha de acero fundido de alta calidad, lo que brinda durabilidad y confiabilidad. Está diseñado para soportar alta presión, alta temperatura y ambientes corrosivos. La válvula también está equipada con un volante o actuador que permite una fácil operación y control del flujo de fluidos.
Una de las principales ventajas de la válvula de globo es su capacidad para proporcionar un control preciso del flujo de fluidos. Es capaz de regular la tasa de flujo, la presión y la temperatura del fluido, lo que lo hace ideal para aplicaciones que requieren un control de flujo preciso y constante. Este tipo de válvula también es muy versátil y se puede utilizar en una amplia gama de aplicaciones.
La válvula de globo está disponible en varias configuraciones diferentes, que incluyen ángulo, patrón en Y y patrón recto. También está disponible en una gama de tamaños y clasificaciones de presión, lo que lo hace adecuado para una amplia gama de aplicaciones. Además de su versatilidad y control de precisión, la válvula también es muy fácil de mantener y reparar, lo que la convierte en una opción popular entre los usuarios industriales.
En general, la válvula de globo es una válvula confiable, duradera y versátil que se adapta bien a una amplia gama de aplicaciones industriales. Su control preciso y facilidad de uso lo convierten en una opción ideal para aplicaciones que requieren un control de flujo preciso y consistente. Ya sea que esté en la industria de petróleo y gas, procesamiento químico, generación de energía o tratamiento de agua, la válvula de globo es una válvula de alta calidad en la que puede confiar.
Ventajas
1. La superficie de sellado de las válvulas de globo de acero fundido está hecha de acero inoxidable, lo que puede evitar la oxidación en la superficie del disco y prolongar la vida útil.
2. Las válvulas de globo se preparan antes de pintar y se recubren con aceite antioxidante en la superficie sin pintar.
3. Las válvulas de globo deben inspeccionarse en busca de fugas dentro de los dos minutos con la presión de prueba máxima de 18 bar o 28 bar para el sellado y cualquier fuga es inaceptable, lo que corresponde a la clase "A" de acuerdo con GOST R 54808-2011.

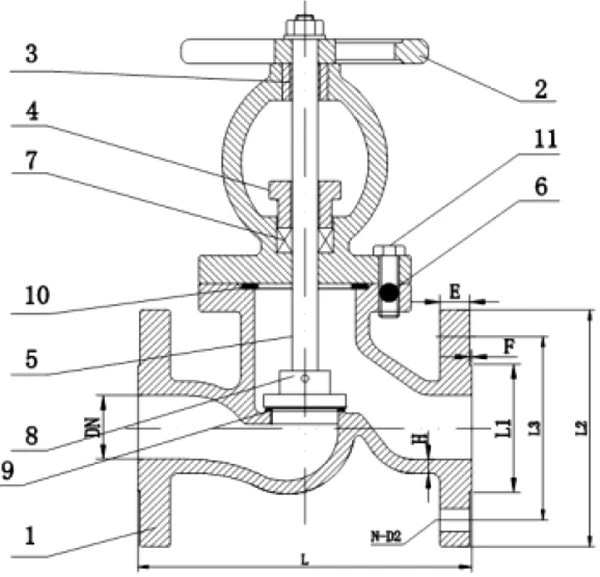

Componentes
No. | Parte | Material |
1 | Cuerpo | Acero |
2 | volante | Hierro dúctil |
3 | Tuerca | Hierro dúctil |
4 | Manga | Hierro dúctil |
5 | Existencias | Acero inoxidable |
6 | Alfiler | Acero |
7 | compactación | Grafito |
8 | Desct | Acero |
9 | Superficie de sellado | Acero inoxidable |
10 | Sellando | Junta Metálica |
11 | Tornillo | Acero |
Dimensiones
DN | L | H | L1 | L2 | L3 | E | F | N-D2 |
15 | 130 | 5 | 45 | 95 | 65 | 14 | 2 | 4-14 |
20 | 150 | 7 | 55 | 105 | 75 | 14 | 2 | 4-14 |
25 | 160 | 7 | 65 | 113 | 85 | 14.5 | 2 | 4-14 |
32 | 180 | 7 | 76 | 130 | 100 | 16.5 | 2 | 4-18 |
40 | 200 | 7 | 85 | 145 | 110 | 18 | 3 | 4-18 |
50 | 230 | 7 | 99 | 160 | 125 | 19.5 | 3 | 4-18 |
65 | 290 | 7 | 120 | 180 | 145 | 20 | 3 | 8-18 |
80 | 310 | 7 | 134 | 195 | 160 | 22 | 3 | 8-18 |
100 | 350 | 7 | 160 | 230 | 190 | 23 | 3 | 8-23 |
125 | 400 | 7 | 182 | 270 | 220 | 25 | 3 | 8-25 |
150 | 480 | 8 | 216 | 300 | 250 | 28 | 3 | 8-25 |
200 | 600 | 10 | 283 | 375 | 320 | 28 | 3 | 12-30 |
250 | 622 | 10 | 320 | 405 | 355 | 30 | 3 | 12-30 |
300 | 698 | 10 | 375 | 460 | 410 | 30 | 3 | 12-30 |
