Cuando se trata de sistemas de tuberías, seleccionar la longitud adecuada de las juntas de expansión de tuberías es una decisión crítica que puede afectar significativamente el rendimiento, la seguridad y la longevidad de todo el sistema. Como proveedor confiable de juntas de expansión para tuberías, entiendo las complejidades involucradas en este proceso y estoy aquí para compartir información valiosa que lo ayudará a tomar una decisión informada.
Comprender el papel de las juntas de expansión de tuberías
Las juntas de expansión de tuberías son componentes esenciales en los sistemas de tuberías diseñados para absorber la expansión térmica, la vibración y el movimiento. Previenen daños a tuberías, válvulas y otros equipos al permitir un movimiento controlado y reducir el estrés. Sin juntas de expansión adecuadas, las tuberías pueden pandearse, tener fugas o incluso fallar bajo la influencia de cambios de temperatura, fluctuaciones de presión y vibraciones mecánicas.
Factores que afectan la selección de la longitud de la junta de expansión de la tubería
1. Expansión térmica
Uno de los principales factores que influye en la longitud de las juntas de dilatación de las tuberías es la expansión térmica. A medida que las tuberías se calientan o enfrían, se expanden o contraen en consecuencia. La cantidad de expansión térmica depende de varios factores, incluido el material de la tubería, el rango de temperatura y la longitud de la tubería. Para calcular la expansión térmica de una tubería, se puede utilizar la siguiente fórmula:
ΔL = α * L * ΔT
Dónde:
- ΔL es el cambio de longitud
- α es el coeficiente de expansión lineal del material de la tubería.
- L es la longitud original de la tubería.
- ΔT es el cambio de temperatura
Una vez que haya calculado la expansión térmica, puede seleccionar una junta de dilatación con una longitud suficiente para acomodar este movimiento.
2. Vibración y movimiento
Además de la expansión térmica, las tuberías también pueden experimentar vibraciones y movimientos debido a factores como el flujo de fluidos, el funcionamiento del equipo y la actividad sísmica. Estas vibraciones y movimientos pueden provocar tensiones en las tuberías y sus conexiones, provocando fallos prematuros. Para absorber estas vibraciones y movimientos, es necesario seleccionar una junta de dilatación con la flexibilidad y longitud adecuadas.
3. Diseño y configuración de tuberías
El diseño y la configuración del sistema de tuberías también juegan un papel crucial a la hora de determinar la longitud de la junta de dilatación. Por ejemplo, si la tubería tiene un diseño complejo con múltiples curvas y codos, es posible que necesite una junta de expansión más larga para adaptarse al movimiento adicional. Del mismo modo, si la tubería se instala en un espacio reducido, es posible que deba elegir una junta de dilatación compacta con una longitud más corta.
4. Clasificaciones de presión y temperatura
Otra consideración importante al seleccionar la longitud de una junta de expansión de tubería son los índices de presión y temperatura del sistema. Las juntas de expansión están diseñadas para soportar condiciones específicas de presión y temperatura, y elegir una junta de expansión con una clasificación inferior a la requerida puede provocar fallas. Asegúrese de seleccionar una junta de expansión con una clasificación de presión y temperatura que coincida o supere los requisitos de su sistema.
Tipos de juntas de expansión de tuberías y sus requisitos de longitud
1. Junta de expansión de caucho de una sola esfera
Junta de expansión de caucho de una sola esferaEs una opción popular para muchos sistemas de tuberías debido a su flexibilidad, durabilidad y facilidad de instalación. Estas juntas de expansión constan de una única esfera de goma diseñada para absorber movimientos axiales, laterales y angulares. La longitud de una junta de expansión de caucho de una sola esfera depende del tamaño de la tubería y de la cantidad de movimiento que necesita soportar.
2. Junta de expansión de caucho de doble esfera
Junta de expansión de caucho de doble esferaOfrece mayor flexibilidad y absorción de movimiento en comparación con las juntas de expansión de una sola esfera. Estas juntas de expansión constan de dos esferas de caucho conectadas por una funda de metal o caucho, lo que permite patrones de movimiento más complejos. La longitud de una junta de expansión de caucho de doble esfera suele ser más larga que la de una junta de expansión de una sola esfera para adaptarse al movimiento adicional.

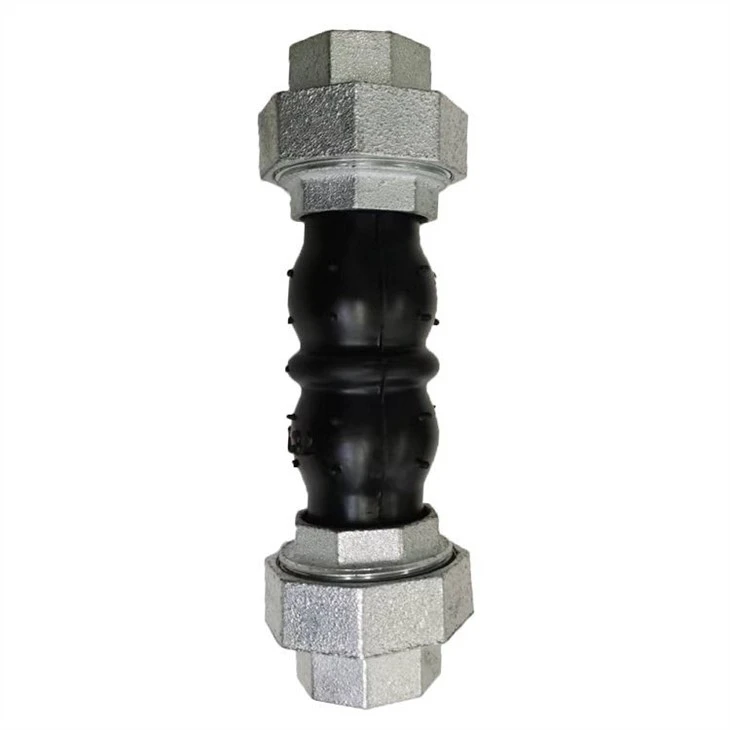

3. Junta de expansión de caucho de unión de doble esfera
Junta de expansión de caucho de unión de doble esferaEs un tipo especializado de junta de expansión que cuenta con una conexión de unión para una fácil instalación y mantenimiento. Estas juntas de expansión se utilizan comúnmente en aplicaciones donde se requiere un desmontaje y montaje frecuente. La longitud de una junta de expansión de caucho con unión de doble esfera es similar a la de una junta de expansión de caucho con unión de doble esfera, pero puede variar según el diseño específico y los requisitos de la aplicación.
Pasos para seleccionar la longitud adecuada de las juntas de expansión de tuberías
1. Determinar los requisitos de movimiento
El primer paso para seleccionar la longitud adecuada de una junta de expansión de tuberías es determinar los requisitos de movimiento del sistema de tuberías. Esto incluye calcular la expansión térmica, la vibración y el movimiento debido a otros factores como el flujo de fluidos y la actividad sísmica. Utilice las fórmulas y pautas proporcionadas anteriormente para calcular los requisitos de movimiento con precisión.
2. Elija el tipo de junta de dilatación
Según los requisitos de movimiento y la aplicación específica, elija el tipo de junta de expansión que sea más adecuada para su sistema de tuberías. Considere factores como la flexibilidad, la durabilidad, los índices de presión y temperatura y la facilidad de instalación al tomar una decisión.
3. Seleccione la longitud adecuada
Una vez elegido el tipo de junta de dilatación, seleccione la longitud adecuada en función de los requisitos de movimiento y las recomendaciones del fabricante. Asegúrese de elegir una junta de expansión con una longitud que sea suficiente para acomodar el movimiento esperado sin estirar ni comprimir demasiado la junta.
4. Considere los requisitos de instalación y mantenimiento
Además de los requisitos de movimiento y la longitud de la junta de dilatación, también considere los requisitos de instalación y mantenimiento. Asegúrese de elegir una junta de expansión que sea fácil de instalar y mantener, y que venga con instrucciones claras y soporte del fabricante.
Conclusión
Seleccionar la longitud adecuada de las juntas de expansión de tuberías es una decisión crítica que requiere una cuidadosa consideración de varios factores, incluida la expansión térmica, la vibración, el movimiento, la disposición de las tuberías y los índices de presión y temperatura. Si sigue los pasos descritos en esta publicación de blog y trabaja con un proveedor confiable de juntas de expansión para tuberías, puede asegurarse de que su sistema de tuberías sea seguro, confiable y eficiente.
Si tiene alguna pregunta o necesita más ayuda para seleccionar la longitud adecuada de juntas de expansión de tuberías para su aplicación, no dude en contactarnos. Estamos aquí para ayudarle a tomar la decisión correcta y garantizar el éxito de su proyecto.
Referencias
- Código de tuberías de proceso ASME B31.3
- Catálogos y documentos técnicos del fabricante.
